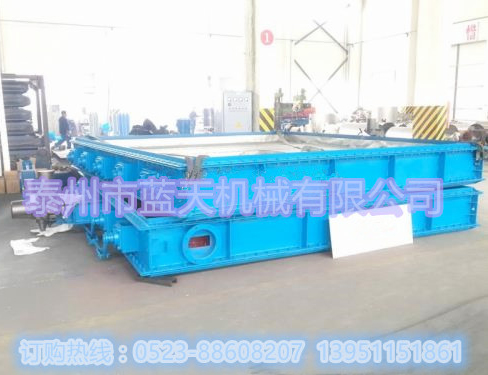

百葉窗式脫硫擋板門
一、概述
FGD型擋板門為百葉窗式擋板門系列之一,采用機械密封片加空氣密封的雙重密封結構，確保100%的密封效果，適用于煙氣脫硫系統或燃氣輪機組。性能及特征是按國外引進技術并吸取了國內同類型產品在設計和運行操作過程中所得經驗而制作的。
二、功能
FGD型擋板門主要用于煙風管道系統中，作截斷介質用，具有全開及全關功能，動作靈活，運行可靠，關閉后，能確保無介質泄露進入擋板門后管道內。對于普通介質，可以采用碳鋼材料，對于腐蝕性介質，可以采用鎳基合金材料。
三、百葉窗式脫硫擋板門結構及工作原理
FGD型擋板門主要由框架、葉片、主軸、密封片、空氣密封系統、曲柄連桿機構、電動執行機構等部分組成（如設備總圖所示）。框架采用鋼板預成形，焊接制造；葉片由上、下兩塊面板及中間加撐筋焊接成空腔結構，主軸與葉片焊成整體；薄形彈性密封片，用螺栓固定在葉片上下面板邊緣；主軸及葉片由軸承支撐在框架上。90°行程開關型電動執行機構帶動驅動軸回轉，驅動軸再通過曲柄連桿機構帶動所有葉片繞其各自主軸中心回轉，葉片如百葉窗式動作，當葉片同介質流向平行時為擋板門開啟位置，當葉片同介質流向垂直時為擋板門關閉位置。關閉位置時，擋板門葉片上下兩層面板邊緣的薄形彈性金屬密封片分別與擋板門框架內壁上相應的兩道密封邊板貼緊，形成機械密封，此時葉片、密封片及密封邊板已將整個介質流道截斷，并在流道斷面上形成一個密封空腔。
擋板門上的密封空氣閥與電動執行機構機械連鎖，當擋板門葉片開啟時密封空氣閥關閉，當擋板門葉片關閉時密封空氣閥開啟，此時密封空氣從框架上的空氣閥進口直接進入并充滿整個密封空腔，由于密封空氣壓力比煙氣介質壓力高，煙氣介質無法通過由葉片、密封片、密封邊板及密封空氣組成的密封屏障，確保擋板門的100%完全密封。
四、百葉窗式脫硫擋板門組件
框架由結構鋼制成，法蘭邊適合于螺栓連接或焊接方法與煙道固定，請參看總裝圖。葉片為整體鋼制作，葉片四周邊緣為不銹鋼彈性薄片，并用螺栓緊固在葉片邊緣上。軸一般是根據進出口的介質對它是否腐蝕而采用不同的材質加工而成。軸頸采用填料密封，為保證軸封與軸的同心，采用可調式軸封外殼。由于軸封外殼不直接與框架焊接，而是采用螺栓把軸封外殼緊固在框架上，為此軸封外殼可隨著軸的偏移而偏移，保證了軸封與軸的同心。
百葉窗式脫硫擋板門的密封結構由密封薄片.密封邊板組成。葉片與框架內壁之間采用耐腐蝕薄形彈片密封，并用螺栓與密封片緊固在葉片四周的邊緣上，使擋板門關閉時能夠緊貼在框架內壁上的密封邊板上，從而起到密封作用。連桿與曲柄連接采用肘擎式球關節連接結構。擋板門出廠時已經將葉片的關閉程度調整到最佳位置，一般情況下不需要再調整；如果在擋板門安裝就位后發現泄漏現象嚴重，一定要仔細檢查葉片的關閉程度。
